控制与保护开关电器基本特征与功能
一、KMCPS(KB0)的技术特征有哪些?
KMCPS(KB0)系列控制与保护开关电器采用了一体化的系统解决方案,产品以模块化单一结构型式,集成了断路器(熔断器)、接触器、热继电器(电动机保护器)、起动器、隔离器等分立元件的主要功能,实现了对电动机及配电负载控制与保护特性在产品内部自配合无死角的多功能电器。
二、KMCPS(KB0)主要的保护功能和控制功能有哪些?
主要的保护功能:与电流相关的过载、断相、短路等保护功能,以及与电压相关的欠电压、过电压等保护功能。这些功能经内在固有的协调配合,使得KB0能够在分断直至其额定运行短路分断电流Ics后连续运行。
主要控制功能,能够就地手动控制与远程的手动控制,以及自动控制等。
三、KMCPS(KB0)集成了电控系统中哪些主要功能?
1、集成了隔离器、断路器(熔断器)、接触器、过载(或过流)保护继电器、电动机保护器、欠压保护继电器等电器元件的主要功能。
2、具有远距离自动控制和就地人力控制功能。
3、机电信号指示报警功能,(机械报警主要指在KB0面板,通过操作手柄脱扣器位置指示和短路故障红色指示器指示)。
4、电信号报警功能,电信号报警主要指通过指示灯、警铃等电信号指示。
5、协调配合的时间—电流保护特性,其具有的各种保护特性,控制动作特性在产品内部协调配合(达到2类以上配合),即完全具有自配合特性。
四、KMCPS(KB0)与传统电控系统的基本构成及特征有什么区别?
1、采用传统的分立元器件构成的电控系统;隔离器(QB)+断路器(QA)+接触器(QAC)+热继电器(BB),见图1。
2、采用新型多功能集成化的KB0控制与保护开关电器构成的电控系统,见图2。
图1 图2
分立元件构成的电控系统 KB0构成的电控系统
五、采用传统的分立元件构成的电控系统,存在哪些不足?
1、要达到完善的选择性保护或是各种保护特性的协调配合目标难度极大。
2、短路保护电器与控制电器很难或无法解决协调配合问题,导致控制电器(接触器)易烧坏或损坏。
3、采用不同考核标准的电器产品之间组合在一起时,保护特性、控制特性配合不协调。
4、设计人员选择电器元件可能匹配不当。
5、电控系统结构复杂,安装及维护时间长,成本高。
6、成套生产厂商购置不同生产厂商的元件产品质量不同和装配调整不当。
7、用户现场整定不当。
六、以上这些原因经常导致电控系统出现以下现象:
1、接触器的主触头烧毁,甚至造成飞弧,使故障扩大,影响邻近供电电路。
2、断路器在系统出现短路故障时不能正常分断电路。
3、保护装置不能起到保护电动机的功能,造成误动或拒动等。
七、由KB0构成的电控系统的特征是什么?
1、在KB0开关内部电气线路上,通过采用一组主电路接触组(包含了动、静触头与灭弧系统)替代了至少两组主电路接触组(如断路器+接触器,即将其两组电器的动静触头合二为一),协调配合一致。
2、通过采用模块化单一产品结构型式,单一的操作机构同时与各种保护单元(包括过载反时限保护、过流定时限保护、短路瞬时保护)以及控制保护单元相关联实现控制与保护功能,且具有面板指示及机电信号报警功能,完全实现多功能协调配合。
3、KB0产品实现多功能的电气原理图如下:(注:图中的虚线表示机械关联,实线表示电气关联)

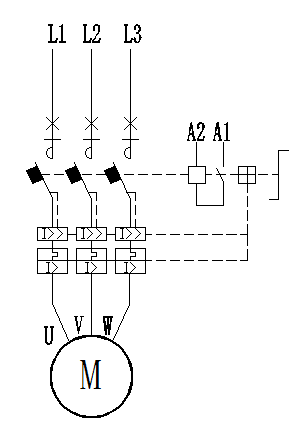

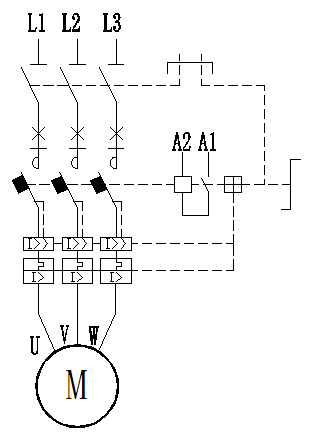

a)热磁式不带隔离功能 b)热磁式带隔离功能

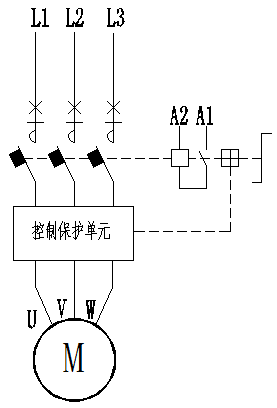

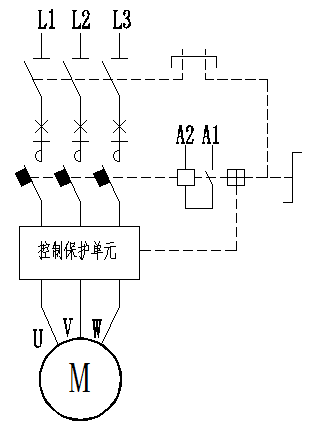

c)电子式不带隔离功能 d)电子式带隔离功能
八、由KB0构成的电控系统有哪些特点和优势?
1、在电控系统中可以大大减少线路中所需元件,配线的品种和数量,节约材料成本。
2、主回路简洁、节点少(传统的有24个节点,KB0只有6个节点),故障机率低,安全可靠,节约人工成本。
3、安装在箱、开关柜体中体积和安装面积大大减少,增加回路并减少了开关柜占地空间,提高经济效益。
4、控制多样化,可对电动机全压起动、减压起动、可逆运行、配软启动器、配变频调速器以及配电电路等多种手动或自动控制。
5、过载、过流、短路(三段)保护功能配合是在产品内部自配合,且分工明确,不留死角,控制与保护协调自配合严密,并可综合多种信号。
6、保护特性完善合理,用户选用方便,维修工作量减少,安全可靠,减少因停电造成的损失。
7、提高了低压配电和控制系统的安全性,可靠性和运行连续性,减少因电控系统维修造成的停电损失等,用户使用具有显著的经济效益。
