KM103电动机保护测控装置
一、产品概述
KM103电动机保护测控装置(以下简称测控装置),是由我司在多年研制生产电动机保护产品经验及充分研究国内外产品、用户需求和低压抽屉柜的基础上新一代全功能综合测控装置。该测控装置具有先进的现场总线,基于微处理器技术,采用模块化结构;由微处理器来执行电动机监测控制功能,与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
取代了热继电器、热保护器、漏电保护器、欠电压保护器,取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件,大大简化了系统接线的难度;避免了因电机过载、堵转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故;是智能化MCC的理想选择。
KM103电动机保护测控装置适用于交流50HZ,额定电压AC380V/660V,额定电流在800A的交流异步电动机,广泛用于电力、石化、轻工、煤炭、纸业、钢铁、冶金、纺织等行业。
二、主要特点
● 使用方便、操作简单,中文液晶界面,所有电参量信息和设定都可以通过面板上的功能键来进行读取修改。
● 功能高度集成化,集保护、测量、监视、控制、通信等多种功能于一体。
● 国际通用输入电源模块,兼容85-265V 交流或直流工作电源,降低了对工作电源的要求。
● “tE时间保护”符合增安型防爆电机的热过载保护标准GB3636.3-2000
● 过载“时间-电流特性”符合GB/T14048.4-2003标准,并增加更多脱扣级别,满足重载启动要求。
● 温度保护:更直接监控电动机的发热情况,符合标准GB/T14048.X-200X。
● 以高性能混合信号微处理器为核心,具有高速运算和实时信号处理能力,轻松完成保护算法;微处理器的总线不出芯片,系统的可靠性和抗干扰能力大大提高,增强了可靠性;采用交流采样,其实时性和准确性远高于其他方式。
● 支持Modbus协议和Profibus--DP协议,可以直接连入原有的DCS系统,最高速率可达12M。
● 产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试,以确保装置安全运行和防误动。
● 高速采集接入装置的电流、电压输入信号数据,测量精度高。测量内容包括:相电流、相电压、线电压、频率、有功功率、无功功率、功率因数、积分电度和脉冲电度等,测量电流范围广,可省略一次互感器成本;对各种电量和非电量信号的测
量精度可通过通道校正系数进行调节,不需要调整硬件回路。
● 事件记录多达5条,既可上传也可就地查看,为故障诊断和事故分析提供强有力的依据。
● “晃电自起动”功能,主电路短时停电或电源切换后根据设定参数可实现分时顺序起动;
● 具有完善的自检能力,包括存储器、出口、通讯口等,发现装置异常能自动告警。
● 配备保护逻辑和控制逻辑可编程功能。
● 采用频率跟踪技术,精确采样变频交流回路。
● 变送器功能强大:内置4~20mA模拟量输出,可选多种电量(电流、电压、功率、电能),且范围可调。
三、功能概述
配置
功能 |
功能配置 |
||
标准配置 |
增选功能 |
||
保护功能 |
启动中过流保护 |
■ |
|
启动时间过长保护 |
■ |
|
|
堵转保护 |
■ |
|
|
相电流不平衡(缺相、断相)保护 |
■ |
|
|
轻载保护 |
■ |
|
|
热过载保护 |
■ |
|
|
tE时间保护 |
■ |
|
|
欠压保护 |
|
■ |
|
漏电(接地故障)/零序保护 |
|
■ |
|
自动重启动 |
|
■ |
|
过压保护 |
|
■ |
|
低频率保护 |
|
■ |
|
熔断器监视 |
|
■ |
|
跳闸回路监视 |
|
■ |
|
通讯功能 |
MODBUS-RTU协议 |
|
■ |
开关量输入 |
6DI,功能可编程(内置电源) |
|
■ |
开关量输出 |
4DO,功能可编程 |
■ |
|
模拟量输出 |
一路4~20MA信号输出 |
|
■ |
测量功能 |
三相电流 |
■ |
|
三相电压 |
|
■ |
|
电流不平衡率 |
■ |
|
|
有功功率P |
|
■ |
|
无功功率Q |
|
■ |
|
功率因数COSφ |
|
■ |
|
频率 |
|
■ |
|
漏电电流 |
|
■ |
|
电能 |
|
■ |
|
定值设定 |
各种保护定值查询、整定 |
■ |
|
故障信息 |
实时查询故障/报警信息 |
■ |
|
启动参数设定 |
控制权限、启动等参数查询、整定 |
■ |
|
系统参数设定 |
地址、波特率、电机额定值等参数查询、整定 |
■ |
|
|
四、测量及管理功能
● 测量电压Ua、Ub、Uc,可内部计算有功电度和无功电度,也可接入外部电度脉冲
● 测量三相电流Ia、Ib、Ic及零序电流I0 和负序电流,1路4-20mA输出,变送输出任一测量值
● 测量有功功率P、无功功率Q以及功率因数COSφ,纪录电动机全部运行时间及最后一次成功启动过程中最大电流
● 测量频率f,两次起动间的最小时间间隔及允许再起动控制功能
● 电流不平衡度
● 断路器分合、刀闸位置、熔丝等开关量信号
● 保护动作信息;记录量达96 条,循环记录显示
● 遥测、遥信、遥控、遥脉等四遥功能
● 单元运行状态的监测和控制
● 远方定值管理、对时、信号复归等系统管理功能
● 支持Modbus协议和Profibus--DP协议
五、控制
● 远方遥控输出,用户面板控制输出
● 输入与输出采用可编程逻辑控制,轻松实现控制联锁、互锁
● 采用汉字大液晶,显示各种测量数据,开关量输入状态、继电器输出状态、通讯状态,时钟,SOE 信息等,各种信息一目了然

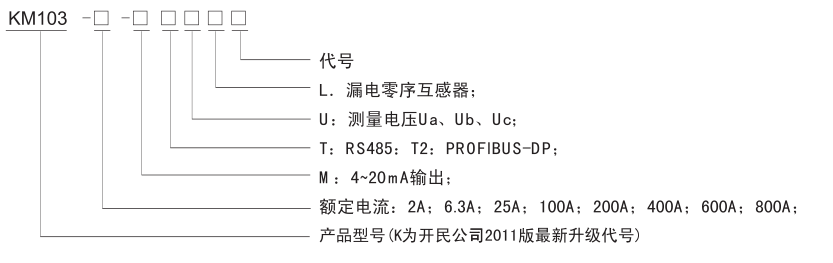

六 、选型说明
额定电流
一次电流规格(A) |
2 |
6.3 |
25 |
63 |
100 |
200 |
300 |
适用电流范围(A) |
0.5~2 |
1.5~6.3 |
5.0~25 |
20~63 |
20~100 |
80~200 |
150~400 |
注:其中100A及以下规格用Φ16电流互感器,200~300A规格用Φ30电流互感器,例:X-100A/MTU、X-200A/MTU
二次电流规格(A) |
200/5 |
300/5 |
400/5 |
500/5 |
600/5 |
800/5 |
适用电流范围(A) |
80~200 |
150~300 |
200~400 |
250~500 |
300~600 |
400~800 |
注:二次电流检测全部用Φ16电流互感器.客户在订货时应注明一次电流互感器是N:1还是N:5,没注明的出厂时为N:5A的
例1:X-300/5/MTU(N:5);例2: X-300/1/MTU(N:1)

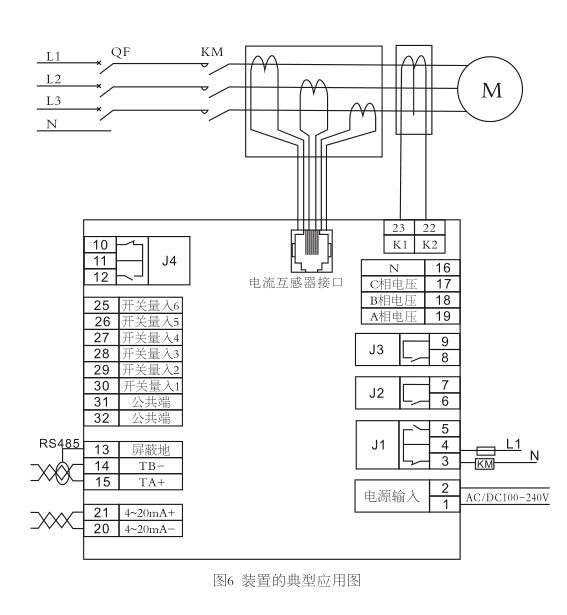

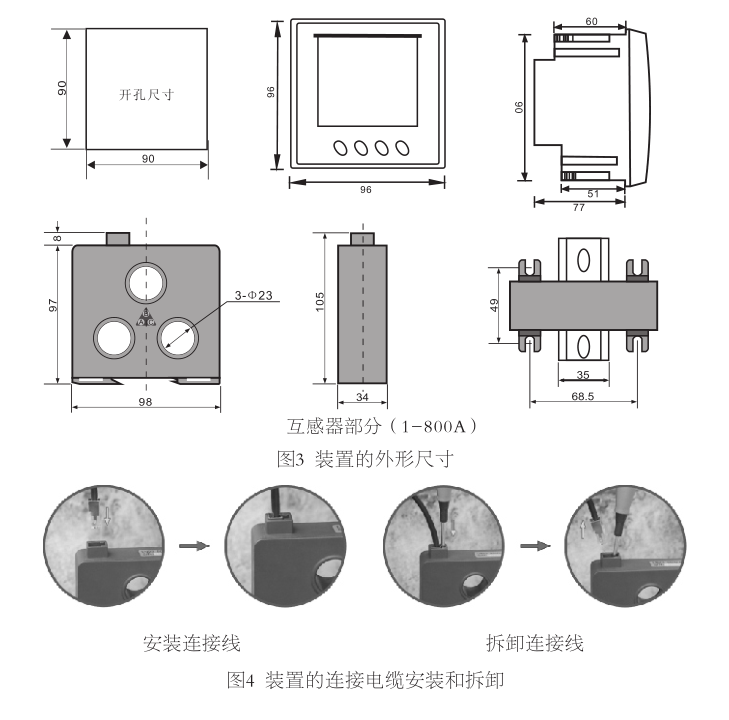

八、外形尺寸及安装
8.1、主体部分安装及开孔尺寸:
